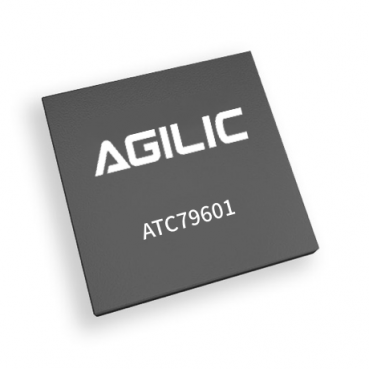

ATC79601-11
超宽带整数/小数 N 分频频率合成
ATC79601结合外部环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环（PLL）频率综合器。ATC79601具有一个集成压控振荡器（VCO），其基波输出频率范围为2000 MHz至4600 MHz。此外，利用1/2/4/8/16分频电路和二倍频电路，用户可以产生低至125 MHz，高至8 GHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能可以通过软件控制。同时提供辅助RF输出，且不用时可以关断。 所有片内寄存器均通过简单的三线式串行接口进行控制。该器件采用3.0 V-3.6 V电源供电，不用时可以关断。
Key Features
输出频率范围：125-8000 MHz
基波输出：2000-4400 MHz
分频输出：1/2/4/8/16
可二倍频输出
具有低相位噪声的VCO
典型抖动：<0.4 ps rms
基波噪声：
Output B (2-4.4 GHz):
-76.38至-80.18 dBc/Hz @10kHz
-120至-127 dBc/Hz @1MHz
Output A (4.4-8 GHz):
-73.38至-77.18 dBc/Hz @10kHz
-117至-124 dBc/Hz @1MHz
PFD工作至 125 MHz
可编程双模预分频器：4/5或8/9
保持频率锁定超过-40°C 到+85°C
输出功率：-5 to 0 dBm @ 4-8 GHz
模拟和数字锁定检测
Applications
无线基础设施 （LTE、W-CDMA、TD-SCDMA、 WiMAX、GSM、PCS、DCS）
多点微波链路
卫星/虚拟航天飞机
测试设备
时钟产生
Block Diagrams
